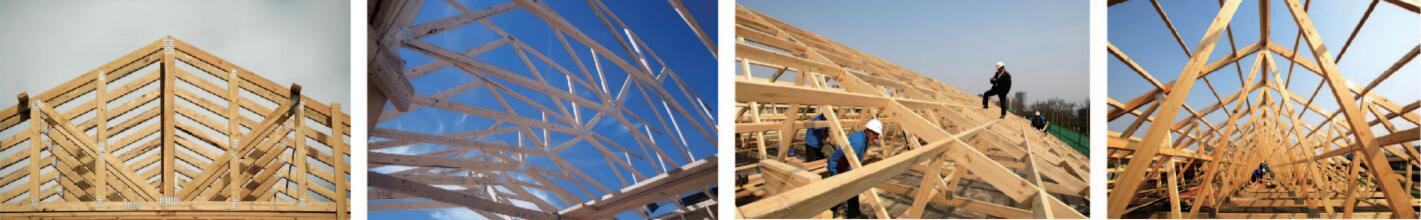

輕型木桁架優勢

加拿大進口木低碳節能的裝配式不易腐蝕 重量輕牢度高安裝便捷無塵化施工快速化拼裝后期免維護

材料規格

上弦桿與下弦桿：規格材的等級不應小于IIIC；橫截面不小于38mmx89mm；腹桿：任何等級的規格材；截面為38mmx64mm時，規格材等級不應小于IIIC；木基板材：當支撐板的間距大于600mm時，木基結構板厚度不應小于12 mm；齒板：根據《木結構設計規范》GB 50005-2003規定的鍍鋅薄鋼齒板。應符合《碳素結構鋼》GB700的碳素鋼Q235或《低合金高強度結構鋼》GB/T1591高強合金鋼Q345；鍍鋅金屬齒板的鍍鋅量不應小于275g/m2。

生產流程示意圖

01分析建筑方案，由結構工程師分析確定木桁架結構方案，選定材料種類及級別

02運用MITEK軟件進行木桁架結構分析及設計

03根據客戶要求優化結構方案,確定生產制造圖紙及施工方案

04將軟件計算生成的桁架桿件材質、截面尺寸及加工要求輸入切割機，對結構木材進行精確切割

05分析建筑方案，由結構工程師分析確定木桁架結構方案，選定材料種類及級別

06運用MITEK軟件進行木桁架結構分析及設計

07將軟件計算生成的桁架桿件材質、截面尺寸及加工要求輸入切割機，對結構木材進行精確切割

案例展示

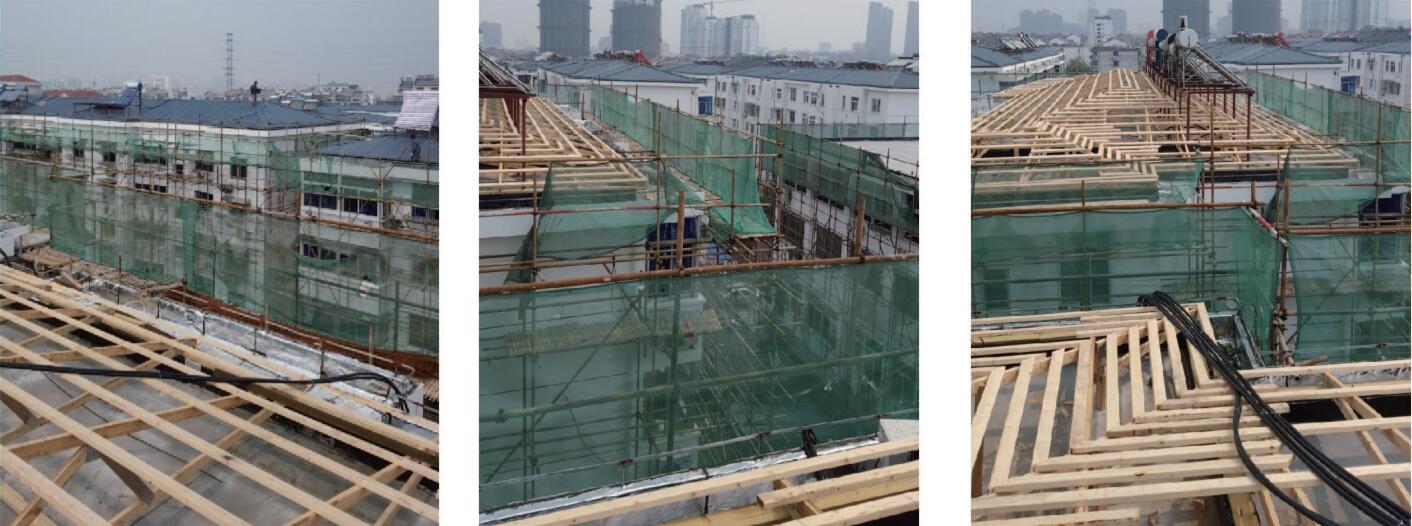

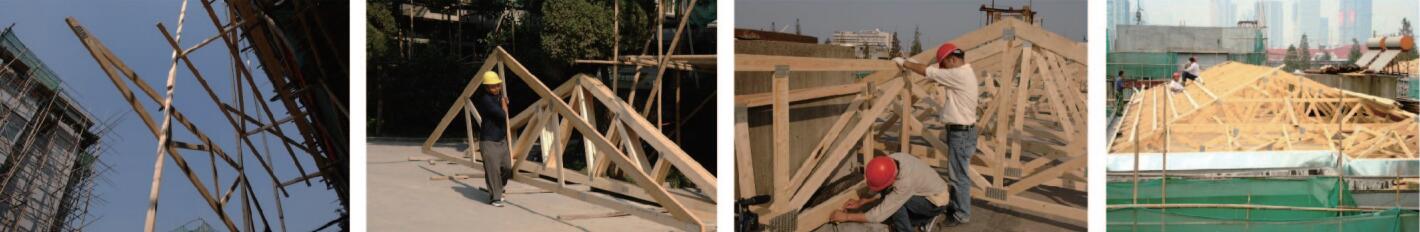

項目中將木桁架屋頂系統、木結構預制墻體系統作為裝配式構件，與新建混凝土裝配式建筑中結合使用。

鎮江市京口區江濱新村二區木桁架平改坡項目

南京市白下區大光路44號木桁架平改坡項目

南京市解放南路68-9古南都5D枕酒店木桁架平改坡，附帶局部加層項目
